一  球接栏杆荷载试验该如何进行，一般标准要求如下：

      1 总则

      对栏杆的荷载能力进行测试,以核对设计要求和对产品进行抽样检查。

      2 实验方法

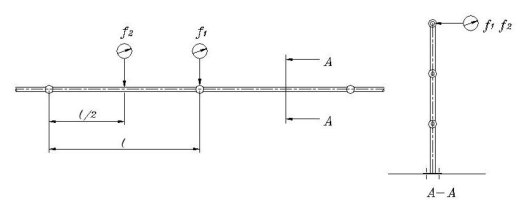

                  图一 测偏移表的位置

二

     1 载荷 F min 逐步地、无冲击地、水平地施加于扶手上。

     2 通过如（图一） 所示水平定位的测偏移表测量沿中心线产生的偏移量（f 1 , f 2 ）。

     3 加载前阶段

      如图 2 所示将载荷 F min  垂直施加于立柱, 1 分钟后除去载荷,将表重新调到零位。

       加载期間测得的偏移量 f 1

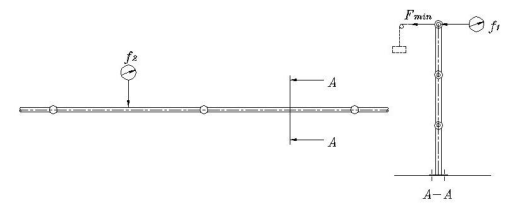

                            图二 第一次测量

  4 第一次

如（图二）所示将载荷 F min  垂直施加于立柱上,保持 1 分钟。

加载期間测得的偏移量 f 1

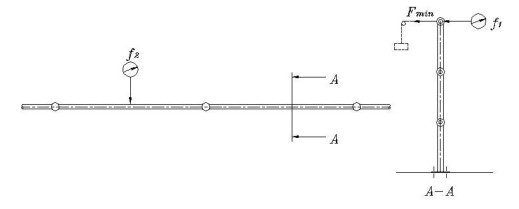

                   图二 第二次测量

如（图二） 所示将载荷 F min  垂直施加于扶手上,保持 1 分钟。

加载期間测得的偏移量 f 2  。

Q/DLJ 3001-2004

6 卸载后,应对残余变形进行测量并记录。

图 二  第二次测量

1 测量的结果

2 测量的结果偏移量 f 1  , f 2 ,即为在集中载荷 F min  作用下的栏杆挠度值。

F min  = 栏杆水平荷载( N/m ) X 栏杆立柱間距( m )
